lcd-image-converter.zip (Скачать, 11.8 Mb)

Программа предназначена для преобразования обычных файлов изображений в массив данных (чтобы далее рисовать картинки на дисплее).

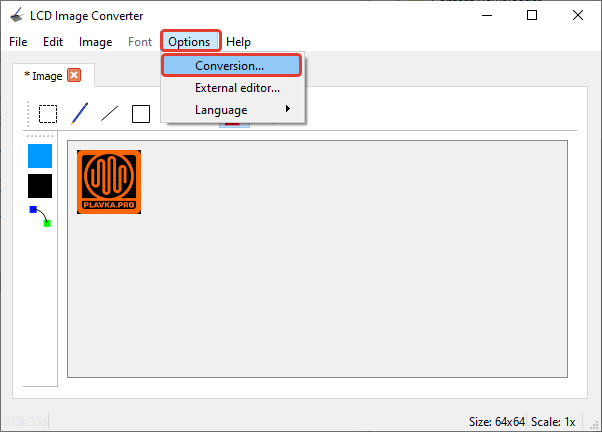

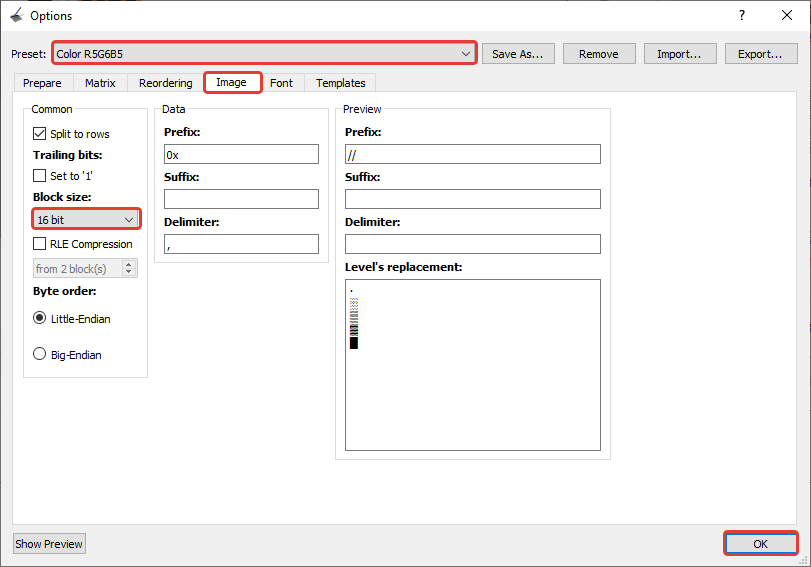

1) Запустите программу и настройте параметры преобразования

2) Импортируйте в программу файл изображения

3) Выполните конвертацию

В результате конвертации получится *.c файл. Открываем его в блокноте и копируем массив с пикселями

static const uint16_t image_data_Image[4096] = {...}

Далее добавьте этот массив (константу в файл Arduino) и можно будет его рисовать на дисплее

tft.drawRGBBitmap(1,1,image_data_Image,64,64);

Обратите внимание, нужно будет указать размеры изображения (в данном случае, 64×64);
