Pricing (до 100 штук):
RGB LED кольцо: 1,2$ * 1,3
Энкодер EC11: 0,6$ * 1,3
PCB с чипом (фабричная сборка): 1,2$ * 1,3
Колпачек энкодера: 0,8$ * 1,3
Если нужно, сборка энкодера (припаять энкодер к плате, припаять силиконовые провода к плате): 1$ (собирается не сложно, можете самостоятельно)

За покупкой пишите в Telegram @ContentDownloaderX1

Партии от 100 штук привозим за два месяца. При больших партиях: закупочная стоимость больших партий + 30%.

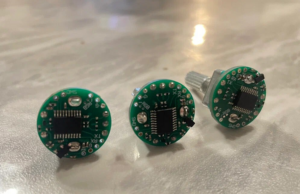

UART_Encoder_Datasheet

Подключается к любому микроконтроллеру по UART (3,3V). При поворотах и нажатиях отправляет по 1 байт по UART.

0x01 — Вращение влево
0x02 — Вращение вправо
0x03 — Короткое нажатие
0x04 — Длинное нажатие (более 1S)
0x05 — Вращение влево в альтернативном режиме
0x06 — Вращение вправо в альтернативном режиме

Энкодеры могут подключаться последовательно в цепочки до 10 штук. К основному чипу подключается только первый энкодер по 1 линии RX. Прием байт от последовательных энкодеров в линии: Event Byte + 10 * N (где N — номер энкодера от 0 до 9).

Подключение очень простое, примеры для STM32 и Arduino имеются.

Хорошо экономит таймеры основного микроконтроллера. Вместо 3 сигнальных дорожек с энкодера обходится одной дорожкой UART.

Возможно устанавливать на серийные устройства, обращайтесь, по цене на большие партии можем договориться.

Питание 3,3 — 10V.
